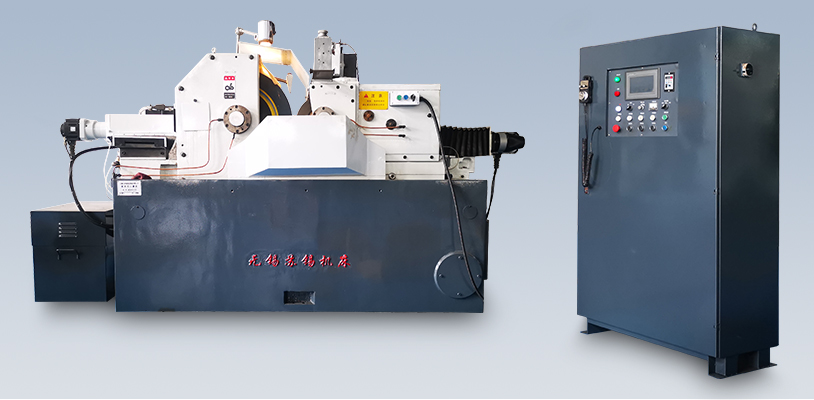

無心磨床系列
機床配置
※西門子伺服電機及驅動器(三組)
※砂輪采用變頻控制,達到自動恒線速度
※采用金剛筆進行修整,適合多臺階工件的磨削。
機床結構特性
※進給導軌采用6S軟帶貼塑,減少磨損,提高進給精度。
※進給傳動采用精密級滾珠絲桿和行星齒輪減速機.進給間隙小化,傳動精度更高,反應更靈敏。進給驅動由西門子伺服電機伺動,驅動平穩,定位精度高。
※砂輪.導輪采用雙臂輔助支承。
※砂輪修整器同樣采用伺服電機,由滾珠絲桿兩軸聯動,并采用V形鋼導軌,保證修整平穩,磨損小.壽命長,便 于調整的特點,從而保證產品的圓度及表面粗糙度要求。
※導輪修整器采用減速電機驅動滾珠絲桿工作,穩定性更強。
※導輪的潤滑采用集中潤滑,使導軌的潤滑更充分,并且更有規律,
※機床帶有調整手輪,使調整控制尺寸更方便。
※上、下料機構(用戶提供)我廠根據用戶上下料機構功能要求預留I/O接口。
※根據客戶要加裝恒溫油箱及磁滾紙帶過濾裝置。
技術參數
磨削直徑 | 通磨 Through the mill | φ5-φ120mm |
Grinding diameter | 切磨Cutting | φ5-φ120mm |
磨削長度 | 通磨 Through the mill | 250mm (砂輪寬200mm) 120mm (砂輪寬 100mm) |
Grinding length | 切磨Cutting | 190mm (砂輪寬200mm) 90mm (砂輪寬 100mm) |
砂輪規格 Grinding wheel size | P600x200x305 (P600x100x305選配) | |
導輪規格 Guide wheel specifications | PSA300x200x127 (PS300x125x127選配) | |
砂輪轉速 Wheel speed | 45m/s | |
導輪轉速 Guide wheel speed | 0~220r/min | |
導輪回轉角度 | 垂直面內Vertical plane | -2°~+5° |
Guide the cycle of turn angle | 水平面內 The horizontal plane | 0~+3° |
砂輪與導輪中心連線至托架地面高 The wheel and guide wheel center to connect to the bracket ground |
210mm | |
工作精度 | 圓度 Roundness | 1μm |
Working precision | 圓柱度 Cylindricity | 1.8μm |
機床總功率 | Total power of machine | 22.5KW |
機床重量 | Weight of machine | 5000Kg |
機床外形尺寸(長寬高)Overall Dimensions (LWH) | 約3000mmx2000mmx1800mm |
